一、產品說明：

龍門式荷重位移曲線儀主要適用于各種按鍵及開關之(荷重-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等）。本機器高精度馬達傳動，可提供高精度之(荷重-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。

二、主要規格參數

1、大承載測試荷重：5KG；

2、X軸移動行程：450mm；

3、Y軸移動行程：200mm；

4、Z軸移動行程：160mm；

5、驅動方式：X、Y軸手動驅動，Z軸步進電機驅動。

6、導向系統：高精度直線軸承+光軸導向

7、小顯示行程：0.01mm

8、測定速度范圍：0～300mm/min

9、測試平臺規格：480*280mm

10、龍門寬度：620mm

11、外形尺寸：（L*W*H) 450*750*891mm；

12、電    機：高精密電機

13、驅 動 器：高精密驅動器

14、重    量：41KG

15、電    源：AC 220V

三、主要功能及特點

3.1 主要功能：

※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。

※ Peak 、Bottom 、 rPeak 、 rBottom 、 Distance及Click 等皆可直接在圖上顯示數值,不須人工計算；

※ 量測曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置N個曲線圖；

※ 測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

※ 可輸入大測定行程及儲存荷重-行程曲線圖、檢查報表不需要方格紙，一般A4紙即可；

※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）；

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；

※ 檢驗報表可自動產生，不需再作輸入；

※ 檢驗報表可轉換為Excel、Word等文書報表格式；

3.2 特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、軟件設定參數大值限定上限保護；

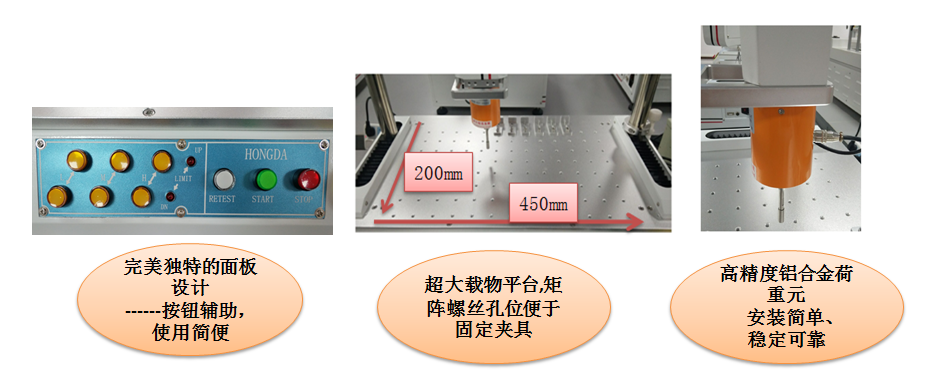

四、產品結構圖：

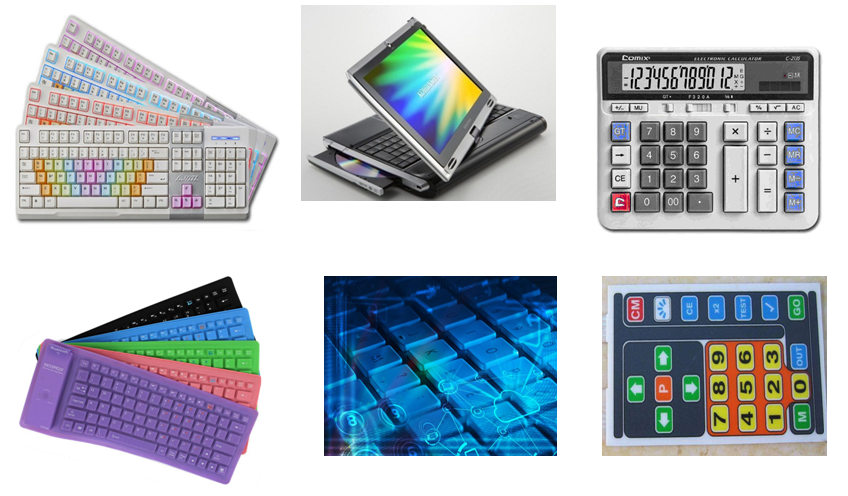

五、測試樣品：

六、軟件界面圖：

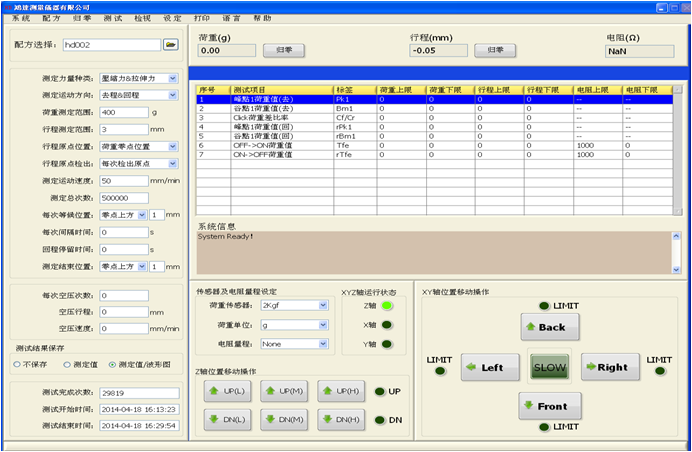

6.1開啟軟件包后主操作平臺界面圖:

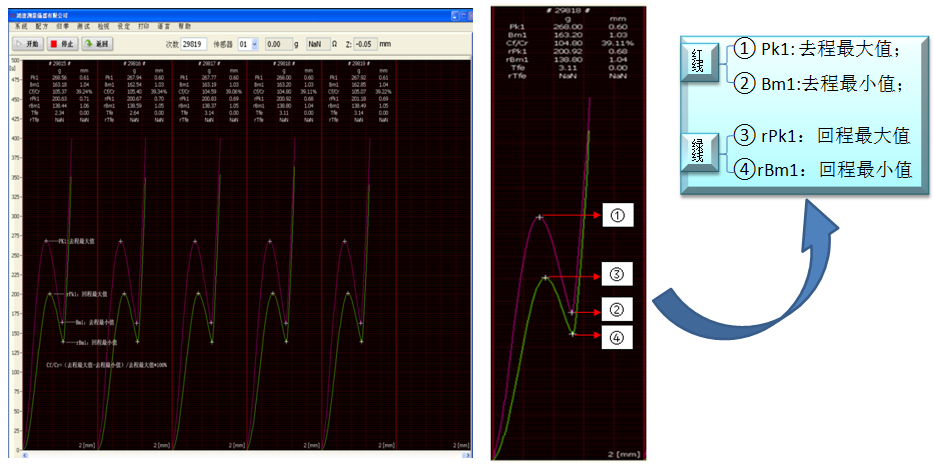

6.2進入測量執行畫面曲線圖形及數據顯示界面:

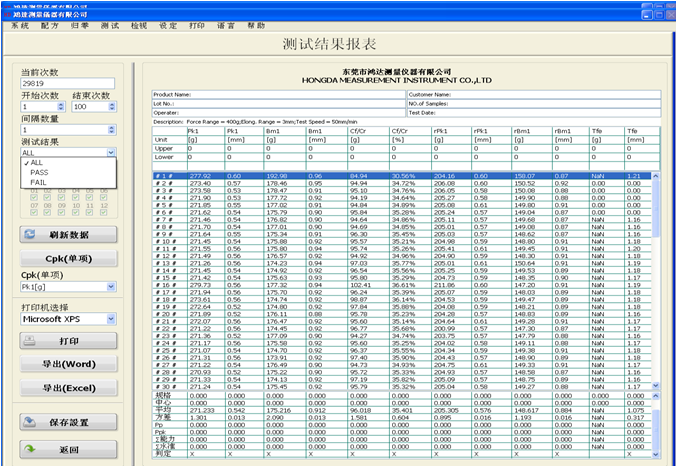

6.3自動生成的文字報表界面:

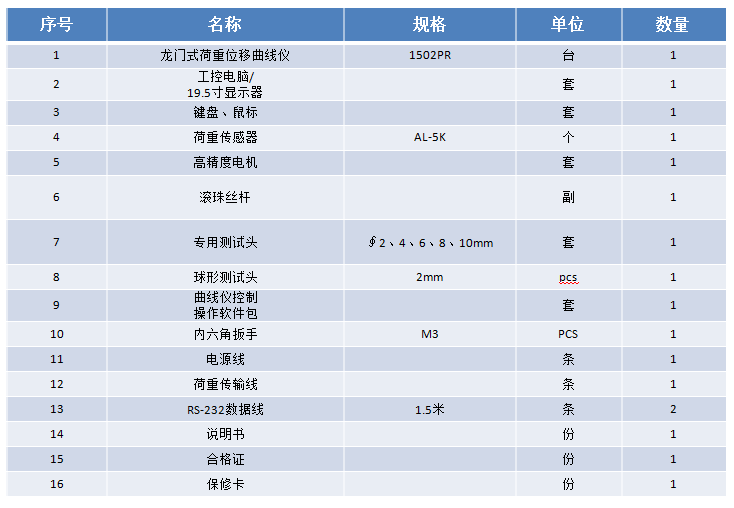

七、儀器組合：
