一、產品說明:

此款機器是一款手動影像測量儀，簡單易用，源自SOBEK杰出的影像儀軟硬件技術，配備了業界功能強大的影像測量軟件，自動尋邊、導入CAD 、測高、測量平面度、可對點、線、圓等元素實現測量，并具有強大的報表輸出功能，特別適用于種類多、批量少的產品測量，廣泛應用于模具、機械、電子以及其他精密五金等行業。
 二、主要規格參數:

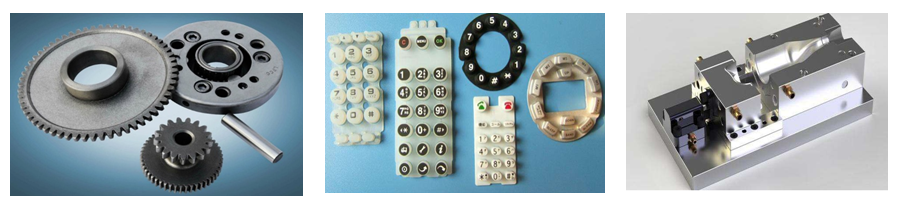

 三、測試樣品：

四、儀器特點：
※ 矩陣補償，確保平面精度的穩定。
※ 業界的卡位變倍鏡頭，輕松實現倍率切換。
※ 軟件控制光源和聚焦?？?，自動尋邊，軟件輔助聚焦。
※ 精密的傳動裝置設計，實現快速移動。
※ 花崗巖結構，框架穩定可靠。
※ 測量數據可導出Word、Excel、AutoCAD等格式。
※ 圖文并茂的報表輸出功能,輕松輸出檢測結果。
※ 高清晰度鏡頭和高分辨率CCD，實現產品高清晰度測量。
※ 數據燈光專有控制系統，實現軟件調光。

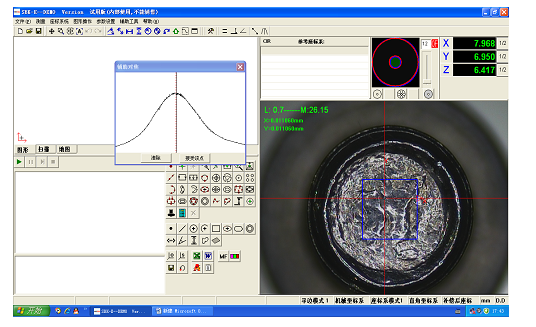

   五、基本功能：

基本測量功能

※ 可測幾何量：點、線、圓（大、小和平均）、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點群等。
※ 構建：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。
※ 影像量測工具：繪圖點、近邊緣點、聚焦點、圓形框取點、邊緣點、近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、大閉合輪廓線、近閉合輪廓線。
※ 形位公差：直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。
坐標系：夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系；平移、旋轉、手工調整坐標系。
輸出及數據統計.
※ 可輸出Word、Excel、HTML、TXT報表和AutoCAD文件。
※ 支持實時輸出至excel模版，可定制模版。
※ 可以只輸出一次任務運行的數據。
※ 運行任務時自動生成. Excel格式文件，記錄任務運行的詳細信息。
※ 可按指定目錄，根據任務名稱自動輸出任務結果至Excel文本中，便于同種工件結果的統一分析。
※ SPC統計功能，載入rst文件，可進行有效的品管控制。
※ 基元屬性區域，實時顯示當前正在測量的基元數據。
※ 基元超差區，分類顯示正?；罨?，未測量基元等等。

軟件特色功能
※ Z軸帶光柵尺：影像測高，輔助聚焦，影像測平面度。
※ 變倍同步顯示：導航卡位變倍時，軟件自動同步更新9個倍率的顯示。
※ 光源自動控制：3環表面光，開關燈軟件控制。
※ 軟件控制機臺自檢：開機后使用軟件，自動提示自檢，移動各軸，自動檢測零點完成自檢。
※ 智能引導：進行同產品測量時可進行手動程序測量、鏡頭標定等操作時，影像區顯示引導箭頭，指示移動方向，提示距離目標的距離，用戶只需根據箭頭操作即可，方便易用。
※ 全景掃描：可進行屏幕拼圖和輪廓掃描。
※ 三軸坐標便捷清零：清零后，方便坐標的查看比對。
※ 多種網格線顯示模式：十字、井字、圓形、網格。

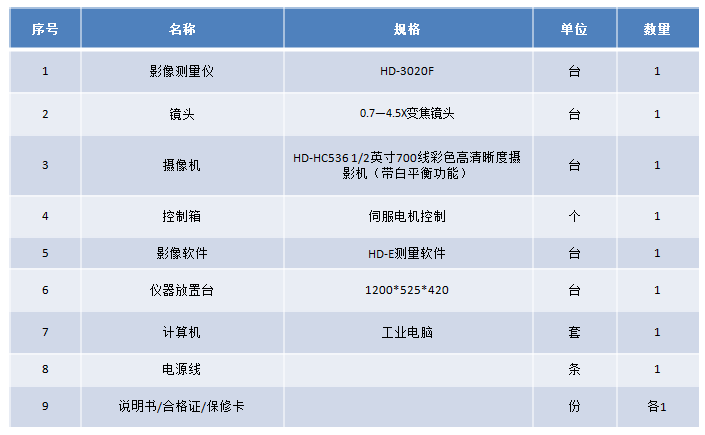

七、儀器組合：
