一、產品說明：

全自動臥式插拔力試驗機適用于各種電子部品等連接器推拉力測試，及各種產品之橫向推拉力測試，破壞試驗。以了解產品是否屬設定標準值內，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等）。

本機器高精密馬達傳動，可提供高精度之推拉力測定，及可得到完全準確之橫向運動推拉力試驗。

二、主要規格參數

1.型     號:2152PR

2.測試荷重種類:2kgf、5kgf、10kgf、20kgf、50kgf(任選其一）

3.小顯示荷重:0.01gf

4.大測定行程:150mm

5.速度范圍:0-300mm/min

6.實驗中心和主機的距離:77.5～117.5mm

7.置物空間尺寸:W120×D120mm

8.驅動電機:高精密電機

9.機臺尺寸：W518*D345*H314mm

10.機臺重量：23kg

11.使用電源：220V

三、主要功能：

※ 測試條件皆可由電腦設定，快速且方便，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。

※ 荷重元超負載保護及軟件保護雙重保護功能

※ 可輸入測試上下限值，超出規格機器自動停止；

※ 荷重單位顯示N、lb、gf、kgf可自由切換

※ 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；

※ 曲線圖報表，文字報表可由客戶指定抬頭及LOGO.

※ 機臺采用伺服馬達驅動，提供高精度之推力及行程測試；

※ 可直接測試每個位移之推力及行程曲線變化圖；

※ 同時顯示推力及行程曲線圖及推力摔減壽命曲線圖；

※ 可儲存及列印圖形（位移及推力衰減壽命曲線圖、檢驗報表）；

※ 檢驗報表自動生成，且檢驗報表可轉檔至.WORD、EXCEL和PDF做編輯；

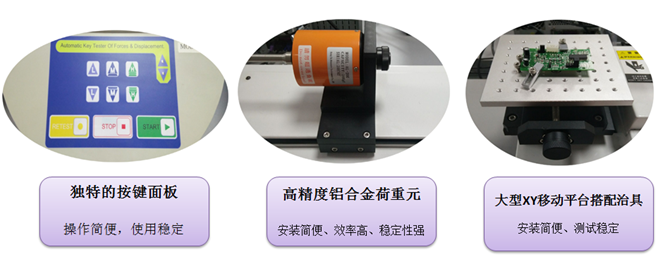

四、產品結構圖：

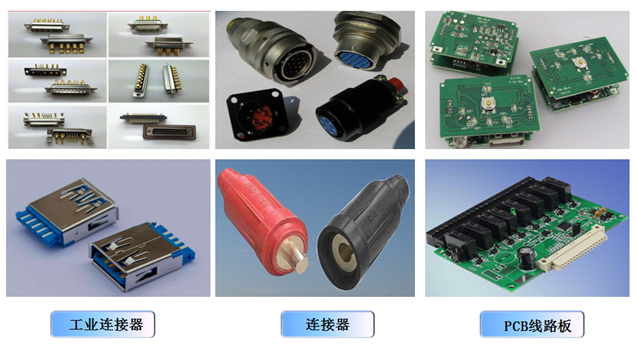

五、測試樣品:

六、軟件界面圖：

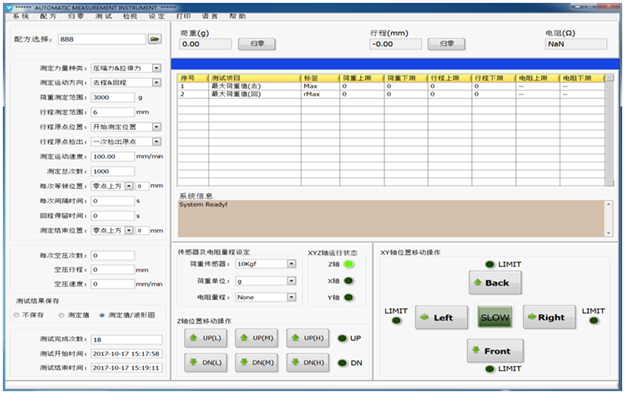

6.1開啟軟件包后主操作平臺界面圖：

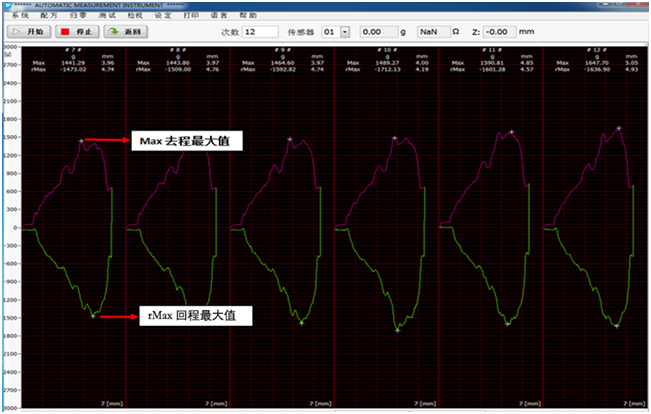

6.2進入測量執行畫面曲線圖形及數據顯示界面：

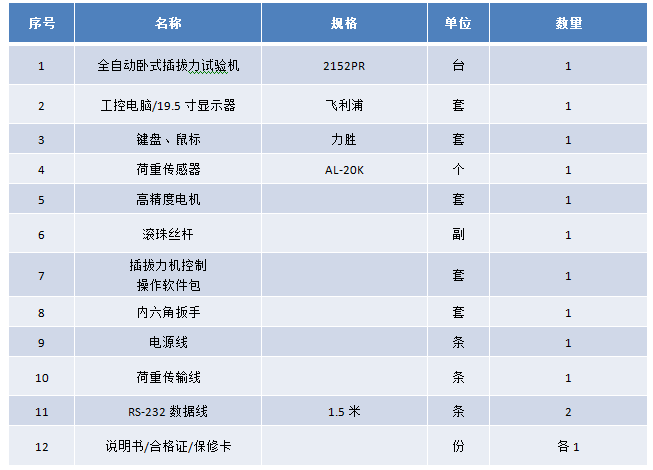

七、儀器組合:
