一、產品說明：

三工位高精密荷重測試儀電壓電流負載一體機主要適用于各種開關(荷重-電阻-行程-壽命)的測試儀器，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存。本機器高精度馬達傳動，

可提供高精度之(荷重-電阻-電壓-行程)測定，及可得到完全淮確荷重，電壓曲線試驗數據。

二、主要規格參數：

1、 試驗工位：3工位（獨立控制）

2、 X軸平臺大移動行程： 40mm

3、 Y軸平臺大移動行程： 40mm

4、 Z軸大移動行程 ：100mm

5、 Z測試速度 ： 0~1000mm/min

6、 測定大荷重傳感器 ：5kg

7、 荷重精度：0.3%F.S

8、 小荷重解析度 ：0.01g

9、 小顯示行程：0.01mm

10、行程精度：0.03mm

11、阻抗范圍：0-3000 mΩ

12、阻抗解析度：0.01 mΩ

13、設備尺寸：W950*D550*H710mm

14、設備凈重：70kg

15、使用電源：AC220V

三、主要功能及特點：

1、大測定荷重設定及儲存荷重電阻衰減曲線圖；

2、荷重可以任意設定及控制；

3、本機利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存，獨立控制，互不影響；

4、荷重單位： g、kg、N、lb（四種單位 可任意切換）；

5、測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

6、測試報表抬頭內容可隨時修改（中英文皆可）；

7、測試報表自動產生，不需再作輸入；

8、測試報表可轉換為Excel等文書報表格式；

9、測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

10、設定次數測試完后自動報警，提醒測試完成。

11、可帶負載功能，可設定電壓和電流測試。

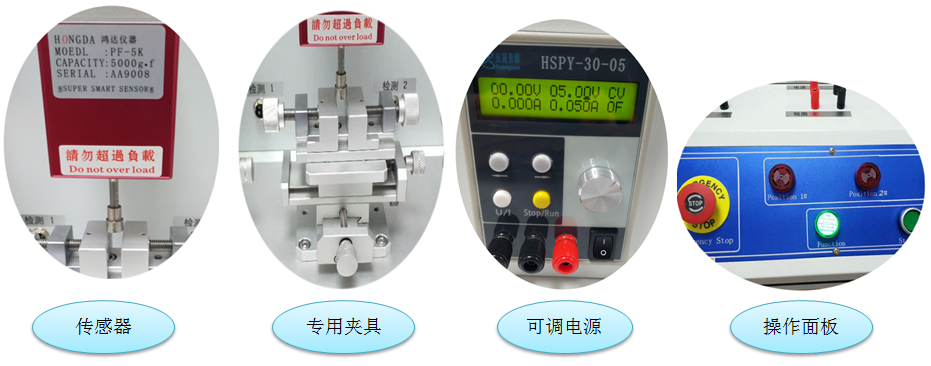

四、產品結構圖：

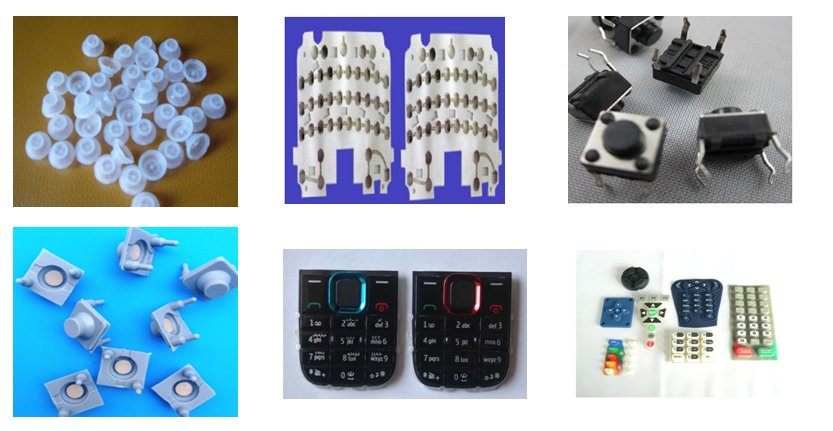

五、測試樣品：

六、軟件界面圖：

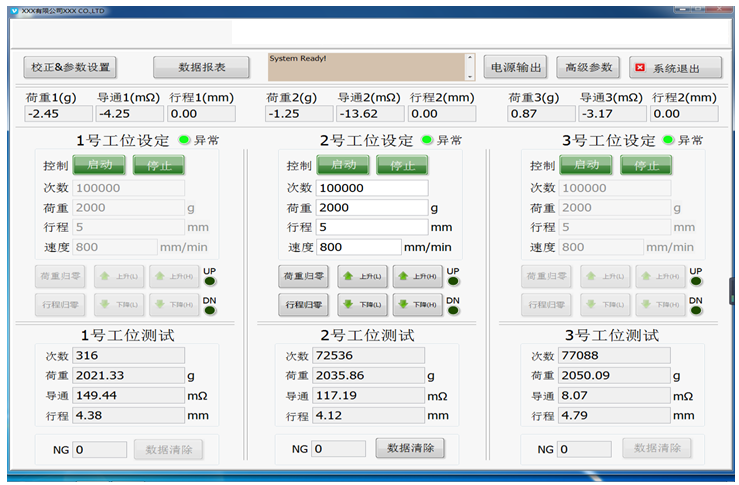

6.1開啟軟件包后主操作平臺界面圖：

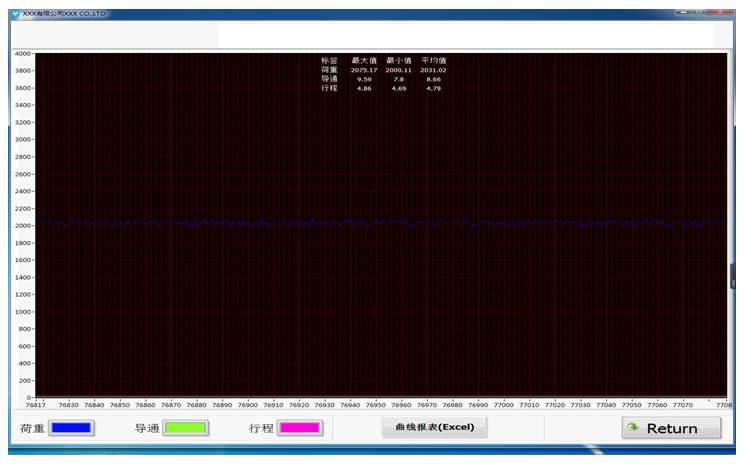

6.2進入測量執行畫面曲線圖形及數據顯示界面：

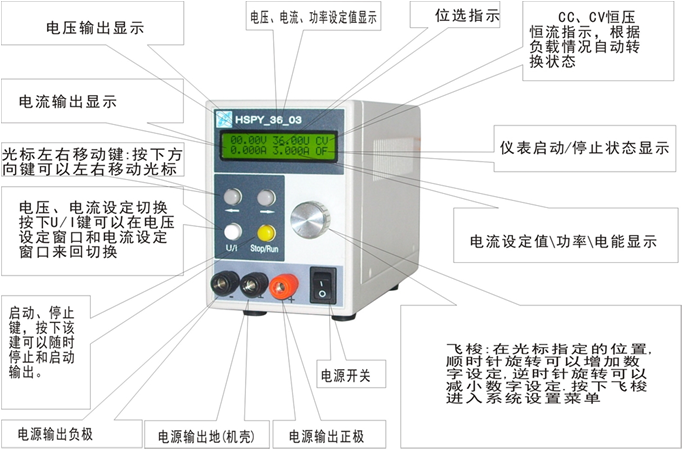

七、可調電源面板說明：

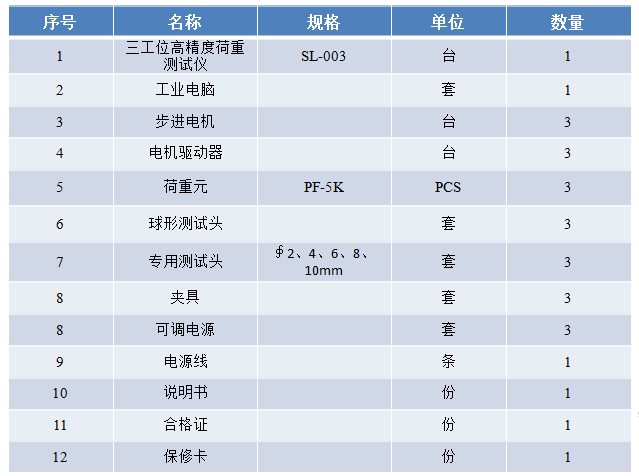

八、儀器組合：
