一、產品說明：

     探針荷重壽命測試儀主要適用于各種天線頂針、探針、探針式連接器、彈簧針、雙頭探針、環保探針、手機探針、充電座探針、測試針、天線針之(荷重-阻抗-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。
本機器高精度馬達傳動，可提供高精度之(荷重-阻抗-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。

二、主要規格參數：

1、 X軸大移動行程:200mm

2、 Y軸大移動行程:100mm

3、 Z1#軸大移動行程:100mm

4、 Z2#軸大移動行程:100mm

5、 Z1#測試速度:0~300mm/min

6、 Z2#測試速度:0~300mm/min

7、 X軸測試速度:0~300mm/min

8、 Y軸測試速度:0~300mm/min

9、 荷重傳感器:2kg

10、壽命傳感器:10kg

11、荷重精度:0.2%F.S

12、荷重解析度:0.01g

13、小顯示行程:0.001mm

14、阻抗范圍:0-3000 mΩ

15、阻抗解析度:0.01 mΩ

16、測試平臺規格:100*120mm

17、設備尺寸：W800*D550*H700mm

18、設備凈重:45kg

19、使用電源: AC220V

20、探針壽命測試速度:1-1000mm/min可調

三、主要功能及特點：

3.1主要功能：

※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。

※ Peak Force Return、Force、Distance及Click率等皆可直接在圖上顯示數值,不須人工計算；

※ 量測曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置N個曲線圖；

※ 測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

※ 可輸入大測定行程及儲存荷重-行程曲線圖、檢查報表不需要方格紙，一般A4紙即可；

※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）；

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；

※ 檢驗報表可自動產生，不需再作輸入；

※ 檢驗報表可轉換為Excel、Word、PDF等文書報表格式；

※ 在測試荷重-位移的同時，可以測試動態電阻功能（0-3000 mΩ）；

※ 在測試探針壽命的同時，可以顯示當前的實時荷重；

※ 壽命測試與【荷重-電阻-行程】測試可以自行切換：試驗機按設定的間隔次數，完成壽命次數后會自行進行【荷重-電阻-行程】測試，并記錄測試的數據；測試數據完畢就又切換到打擊壽命模式測試，循環往復測試到設定次數完畢。

3.2特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、軟件設定參數大值限定上限保護；

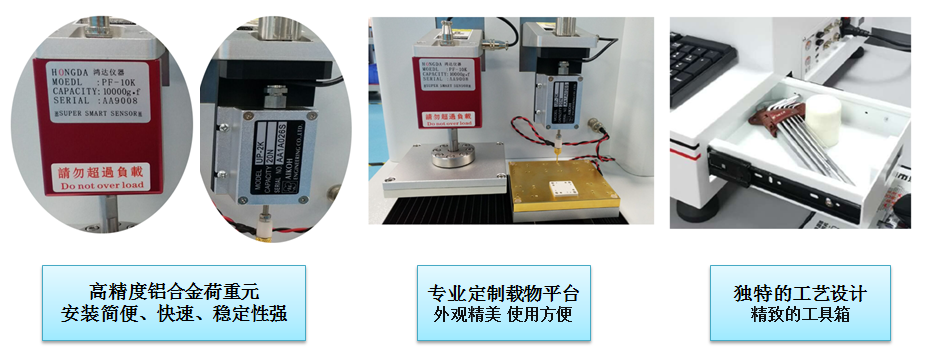

四、產品結構圖:

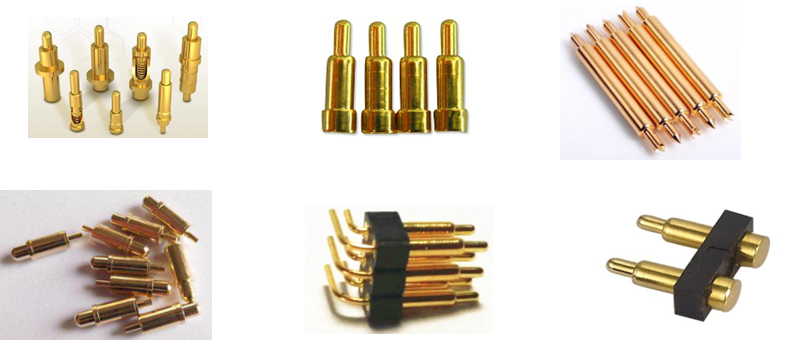

五、測試樣品:

六、軟件界面圖:

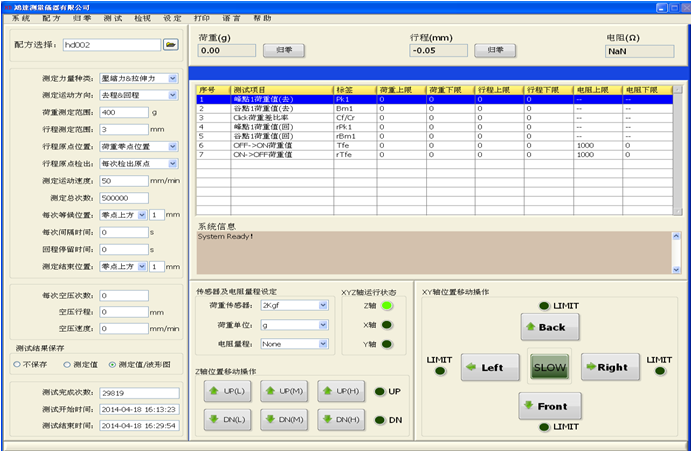

6.1開啟軟件包后主操作平臺界面圖:

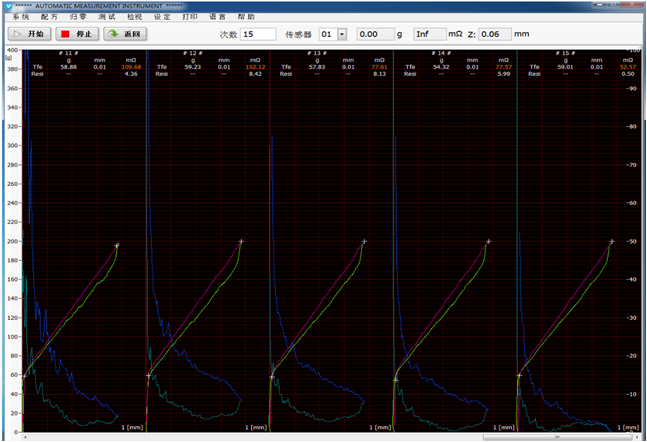

6.2進入測量執行畫面曲線圖形及數據顯示界面:

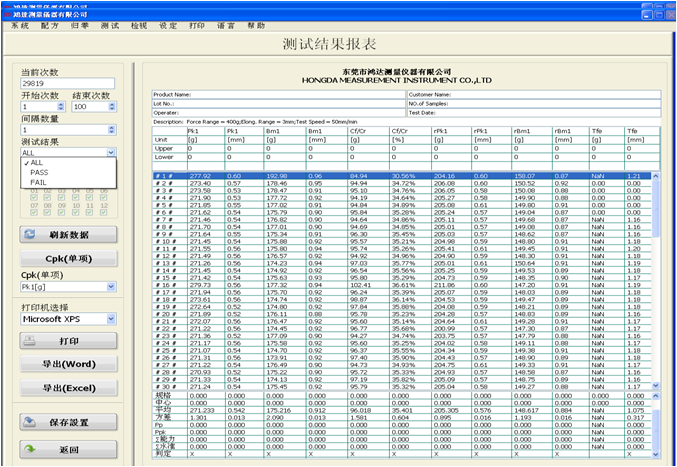

6.3自動生成的文字報表界面:

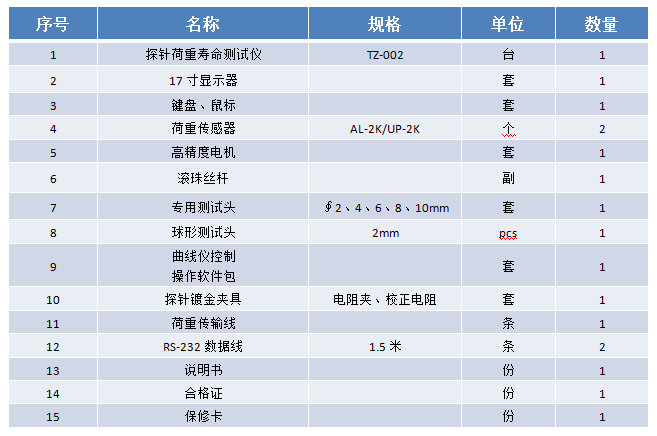

七、儀器組合:
