FX-01 精密荷重測定儀
一：產品說明
精密荷重測定儀主要適用于各種按鍵及開關之(荷重-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。 本機器伺服馬達傳動，可提供高精度之(荷重-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。
二：主要規參數
1、測定大荷重：5000gf
2、小解析度：0.01gf
3、大測定行程：200mm
4、小顯示行程：0.01mm
5、測定速度范圍：0～300mm/min
6、機臺傳動機構：滾珠絲桿
7、機臺驅動：驅動馬達
8、機臺尺寸：L890*W480*H650 mm
9、機臺重量：63kg
10、電 壓： 220V
三：主要功能及特點
※ 檢驗報表可自動產生，不需再作輸入；
※ 測試完可導出荷重衰減的壽命曲線圖；
※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；
※ 檢驗報表可轉換為Excel、Word，PDF等文書報表格式；
※ 測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；
※ 已知行程可測試對應的荷重，或已知荷重測對應的行程；
※ 測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；
※ 測量曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置24個曲線圖；
※ Peak 、Bottom 、 rPeak 、 rBottom ，Distance及Click 等可直接在圖上顯示數值,不須人工計算；
※ 專利產品（專利號：ZL 2017 3 0454160.8）可登陸國家知識產權局網站專利檢索中查詢）
※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范 圍、 行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。
※ 在測試荷重-行程的同時，可以測試壽命，大設置次數：50萬次；
2 特點：
1、儀器超載保護；
2、緊急停機裝置、上下行程限定裝置；
3、軟件設定參數大值限定上限保護；
四：軟件操作界面

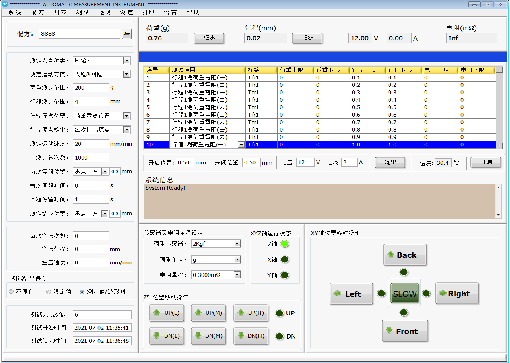

1.開啟軟件包后主操作平臺界面圖:

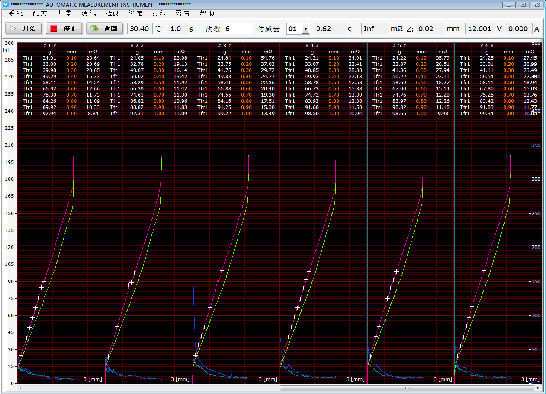

2.進入測量執行畫面曲線圖形及數據顯示界面:

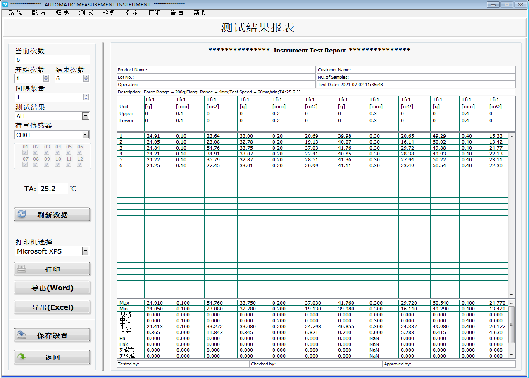

3.自動生成的文字報表：
