一、產品說明：

   落球沖擊試驗機適用于塑膠、陶瓷、亞克力、玻璃、鏡片、五金、塑料、建筑材料、涂料等試驗樣片施加瞬間沖擊力，試驗測得材料的破壞程度及沖擊能量。

二、主要規格參數：

※型    號：HD-1400

※控制系統:觸摸屏+PLC

※傳動機構:同步帶+同步輪傳動

※導向機構:雙光軸導向

※大提升高度:1200mm

※高度預設調節方式:電動調節

※空載提升速度:60mm/S

※砝碼配置:50g、100g、200g、300g、400g、500g(依據客戶定制)

※沖擊頭規格：錐形或圓形沖擊頭

※大提升荷載：2.0kg

※沖擊力顯示：否

※計     數：支持

※設  備 尺 寸：500*600*1800（長寬高）

※設  備 凈 重：60kg

※使  用 電 源：AC220V

三、主要功能及特點：

1、具有手動、自動兩種工作模式，操作方便，簡單；

2、觸摸屏PLC控制，具有自動吸球、高度可設置、速度可設置、測試次數可設置，整個試驗過程可控制；

3、試樣自動零線調整；

4、具有防二次沖擊裝置，使試驗結果更為準確；

5、自動保護和自動提示，提高了試驗的安全性和可靠性；

四、測試原理：

測試原理：砝碼與自重導向桿通過與導向套2滑動配合掛在懸臂梁處，電磁鐵處于關閉狀態，且電機往上提升到預設高度時，按下“放球”按鈕，電磁鐵吸合，整個砝碼提升機構順著砝碼做自由落體下墜，撞擊被測試產品。在沖擊頭次撞擊并離開產品的瞬間，感應器接通信號開啟防二次沖擊電磁鐵(圖中未標注)，一次測試周期完成。

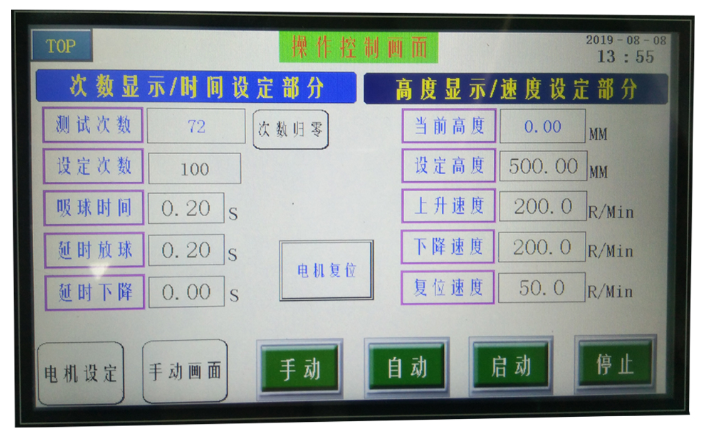

五、操作界面:

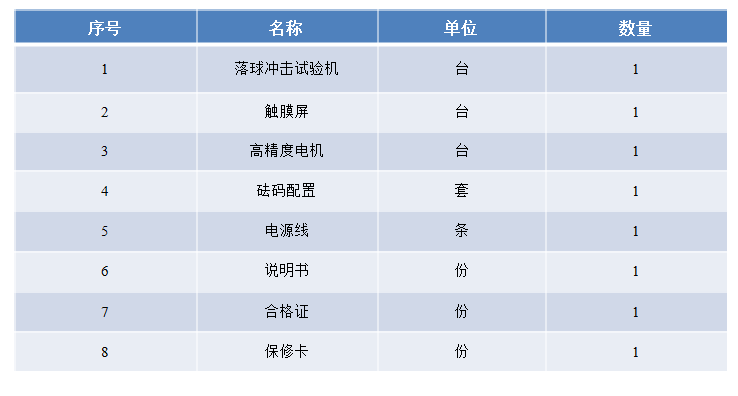

六、儀器組合：
