一、產品說明：
     全自動按鍵、開關荷重位移曲線儀主要適用于各種按鍵及開關之(荷重-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。
     本機器高精度馬達傳動，可提供高精度之(荷重-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。

二、主要規格參數：

1、測定大荷重：2kg（可選5.10.20kg 單價相同）

2、小解析度： 0.01g

3、大測定行程：100mm

4、小顯示行程：0.01mm

5、測定速度范圍：0～300mm/min

6、機臺傳動機構：滾珠絲桿

7、機臺驅動：驅動馬達

8、機臺尺寸：300*270*500(W*D*H) mm

9、機臺重量：31kg

10、電    源： 220V

三、主要功能及特點：

※測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）。

※Peak 、Bottom 、 rPeak 、 rBottom ，Distance及Click 等可直接在圖上顯示數值,不須人工計算；

※測量曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置24個曲線圖；

※測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG；

※已知行程可測試對應的荷重，或已知荷重測對應的行程；

※測試完可導出荷重衰減的壽命曲線圖；

※荷重游標和電阻游標隨時檢查曲線上任意位置的荷重；

※測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

※檢驗報表抬頭內容可隨時修改（中英文皆可）；

※檢驗報表可自動產生，不需再作輸入；

※檢驗報表可轉換為Excel、Word，PDF等文書報表格式；

※在測試荷重與行程的同時，可以測試動態導通電阻功能；

3.2特點：

1、儀器超載保護；

2、緊急停機裝置、上下行程限定裝置；

3、軟件設定參數大值限定上限保護；

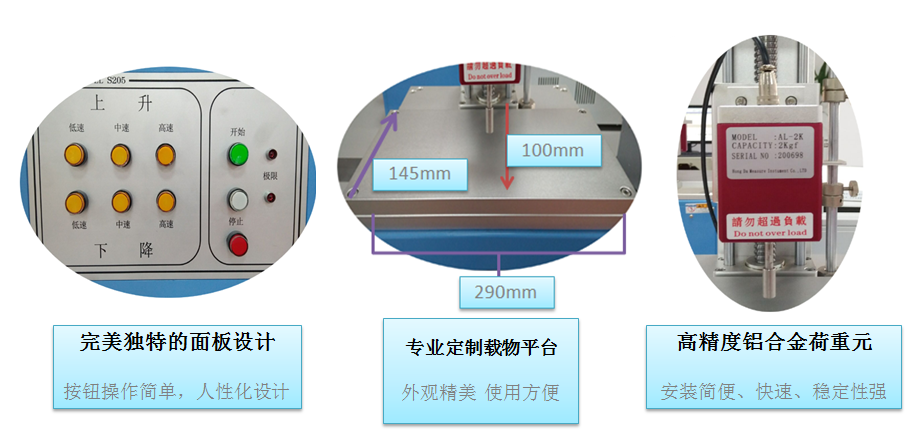

四、產品結構圖：

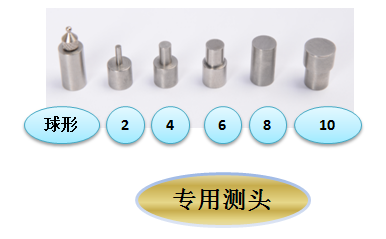

曲線儀專用測頭：

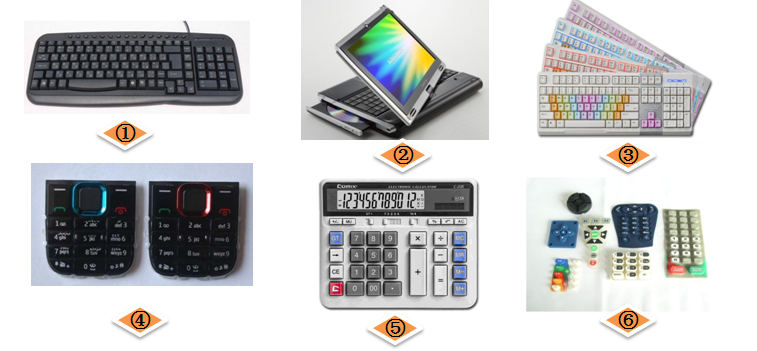

五：測試樣品：

 六：軟件界面圖：

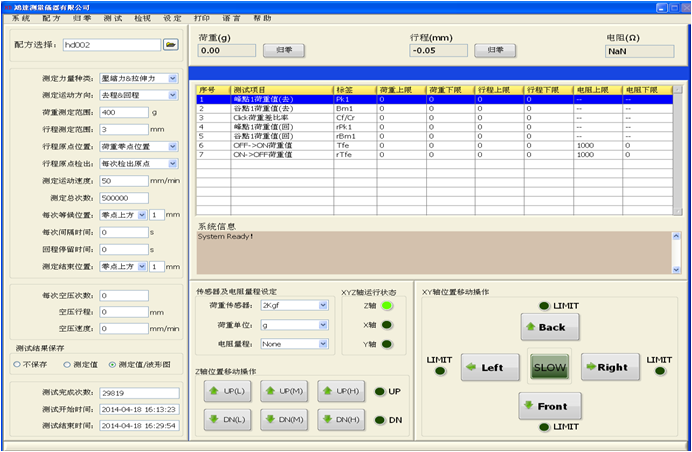

6.1開啟軟件包后主操作平臺界面圖:

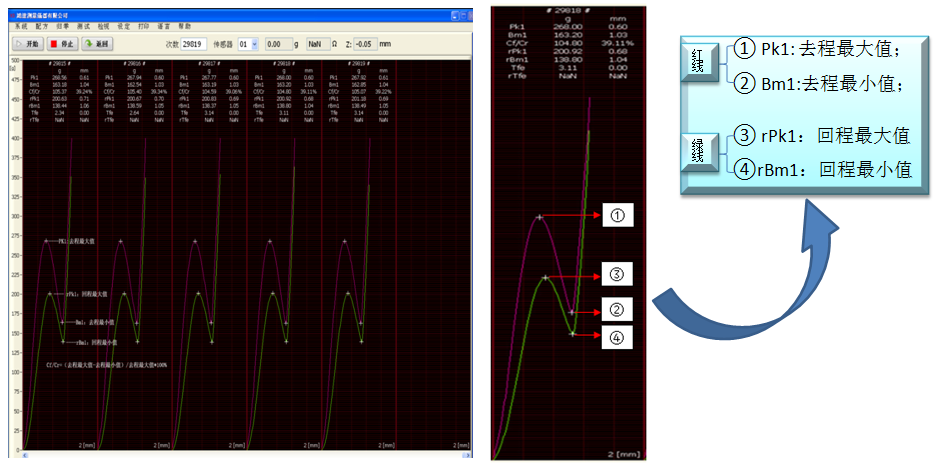

    6.2進入測量執行畫面曲線圖形及數據顯示界面：

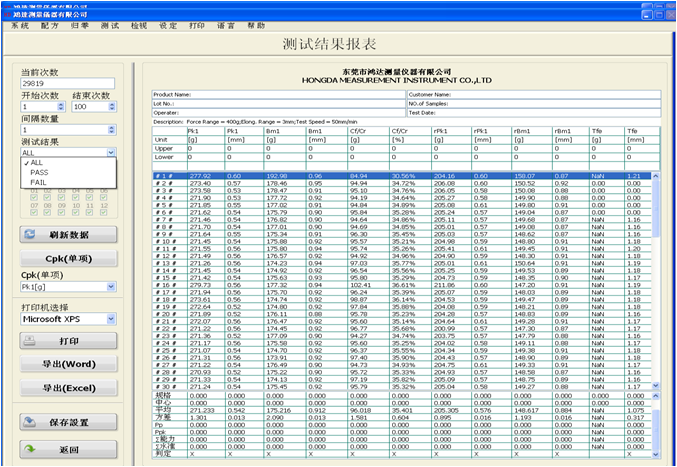

 6.3自動生成的文字報表界面:

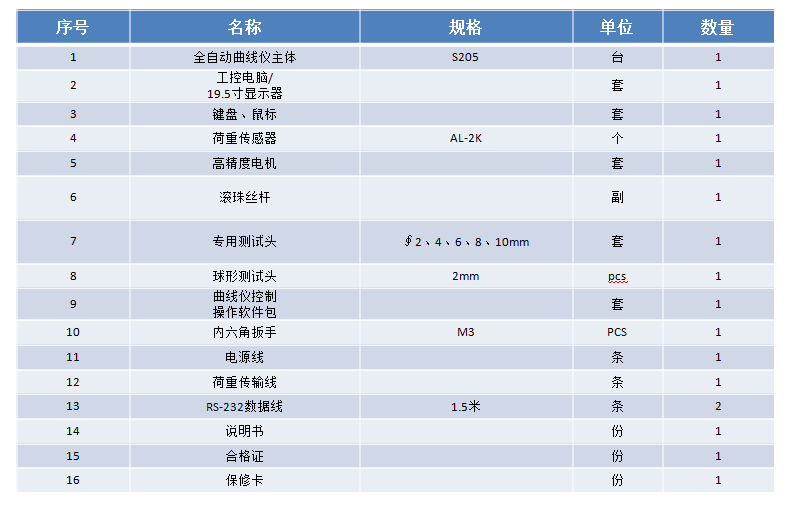

七、儀器組合：
