一、產品說明：

本機器適用于各種硅膠按鍵、金屬按鍵、輕觸開關各種喇叭鼓紙等各種按鍵的荷重-行程二維曲線測試，壓力測試，可設定坐標，機器自動位移測試，并記錄測試值。 同時搭載12支精密荷重傳感器同時測試，讓檢測效率驟然增長12倍，XYZ三軸利用日本松下伺服馬達傳動，可提供高精度之曲線測試，及可得到完全準確之按鍵及開關曲線試驗，同時顯示12個曲線測試圖。

1.1 測試項目：
     1.按鍵（鍵盤）曲線測試（多點自動位移）；
     2. 一般產品自動多點力量測試；

3. LCD耐壓力測試（多點自動位移）；

4. 壓力壽命試驗（多點自動位移）；

二、主要規(guī)格參數：

1、測定大荷重：2000gf（12支）

2、小解析度：0.01gf

3、Z軸測定行程：80mm

4、Z軸顯示行程：0.01mm

5、測定速度范圍：0～300mm/min

6、X軸移動行程：400 mm

7、Y軸移動行程：300 mm

8、機臺傳動機構：滾珠絲桿

9、機臺驅動：三軸電機

10、機臺尺寸： 1450mm*900mm*1400mm

11、機臺重量：240kg

12、電    源： 220V

三、導通配置：

  ※ 導通點之力量與位移量測試功能

  ※ 導通點之阻抗值設定
    ※ 動態(tài)阻抗測試系統

四、主要功能及特點：

 ※ 依據不同的產品型號，可選擇定義其配方編號（即產品上各個按鍵的坐標點），再根據產品工程圖上的坐標信息將數據直接輸入下列軟件程序便可進行自動測試；或利用FT-4030CNC-12測試搖桿將產品的坐標信息直接錄入下列軟件程序也可以進行自動測試；

 ※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）；
   ※ Peak Force Return、Force、Distance及Click率等皆可直接在圖上顯示數值,不須人工計算；
   ※ 量測曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置N個曲線圖；
   ※ 測試項目可輸入上、下限規(guī)格值，測定結果可自動判定OK或NG；
   ※ 可輸入大測定行程及儲存荷重-行程曲線圖、檢查報表不需要方格紙，一般A4紙即可；
   ※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）；
   ※ 檢驗報表抬頭內容可隨時修改（中英文皆可）；
   ※ 檢驗報表可自動產生，不需再作輸入；
   ※ 檢驗報表可轉換為Excel等文書報表格式;

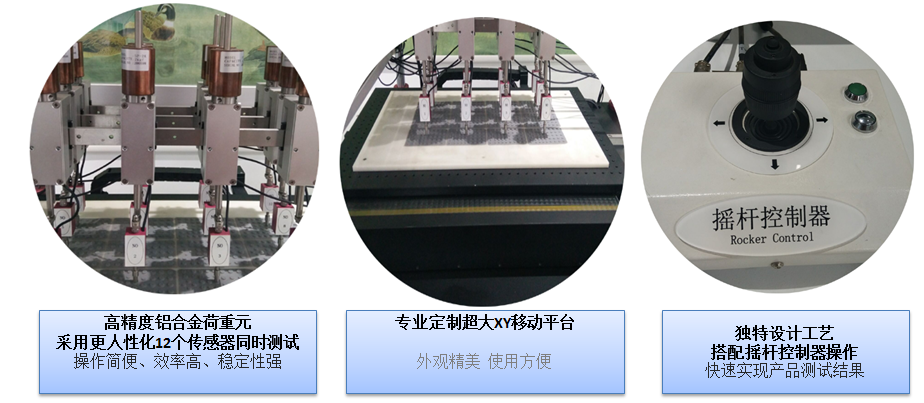

五、產品結構圖：

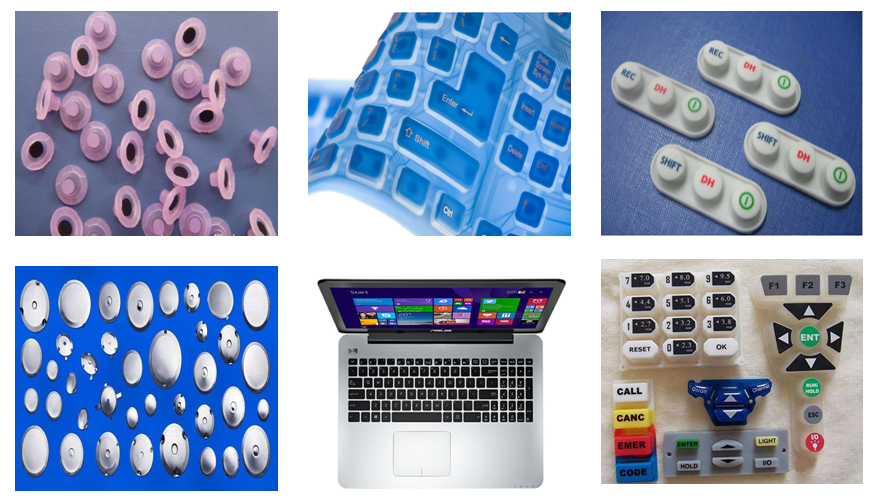

六、測試樣品：

七、軟件界面圖：

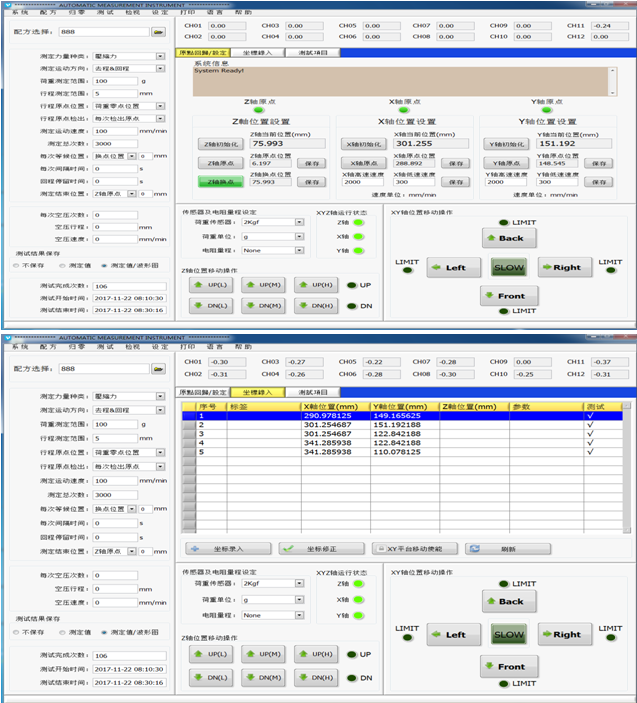

7.1開啟軟件包后主操作平臺界面圖：

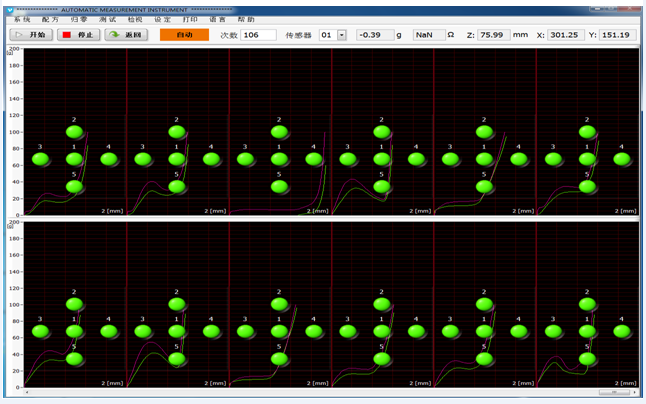

7.2進入測量執(zhí)行畫面曲線圖形及數據顯示界面：

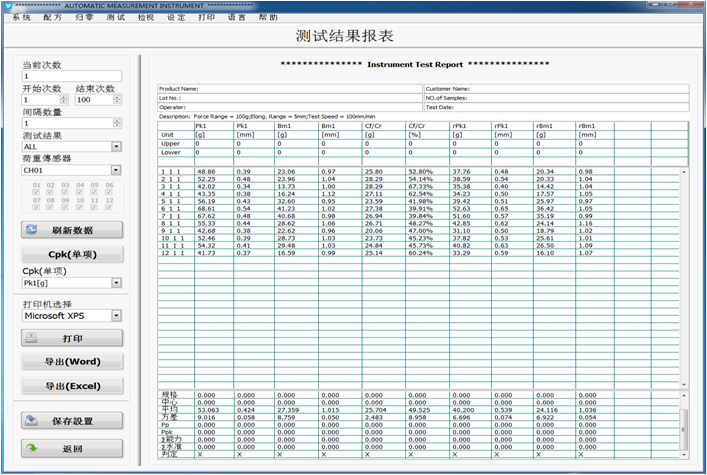

7.3自動生成的文字報表界面：

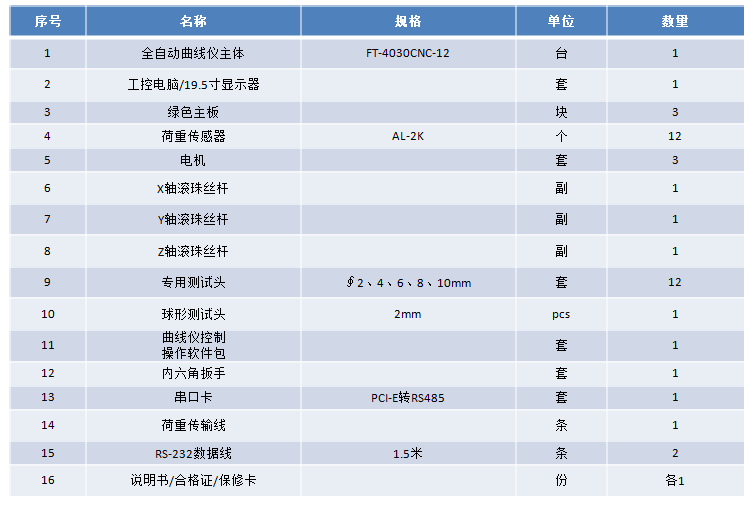

八、儀器組合：
