一、產品說明：

      本機適用于各種USB、連接器、接插件或同類型的打擊壽命老化試驗，采用先進的PLC觸摸屏和編程器控制按鍵壽命試驗全過程。

     每個工位獨立控制，互不影響；具有速度可調，次數任一設定及同時測試三個產品，到達次數或掉電停機后保持數據。

二、主要規格參數：

1、 試驗工位：3工位（獨立控制）

2、 Z軸大移動行程 ：100mm

3、 Z測試速度 ： 0~300mm/min

4、 測定大荷重傳感器 ：100kg

5、顯示方式:  大液晶、漢字顯示

6、驅動電機：高精度電機及驅動系統

7、數據處理:   自動采集、處理，可以保存、查詢、打印

8、設備尺寸：W900*D550*H740mm

9、設備凈重：70kg

10、使用電源： AC220V

三、主要功能及特點：

1.主機框架通過力學有限元分析，框架的剛度和強度得到充分保證。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性，主機框架應用導向立柱導向，保證了框架的剛性。

2.傳動系統：由精密滾珠絲杠副及導向部分等組成。

3.驅動系統：步進電機實現系統的驅動。

4.保護裝置：超額定載荷10%過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

5.標定部分。

6.標定：采用三點標定的方法使試驗力值更精確，精度更高。

7.功能：力量.行程設置上下限范圍.超出自動停機。

8.停功能，如果在試驗中出現意外，可以緊急停機。

9.測試數據可以選擇直接打印需要數據。

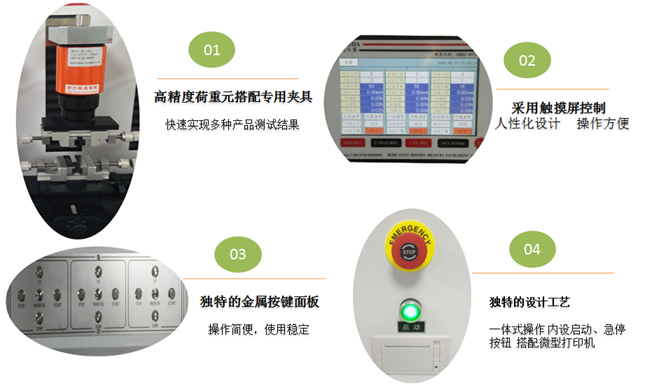

四、產品結構圖：

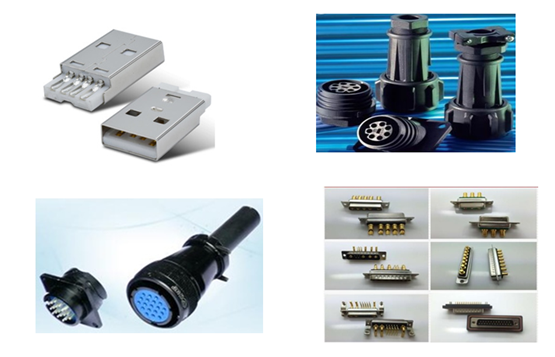

五、測試樣品：

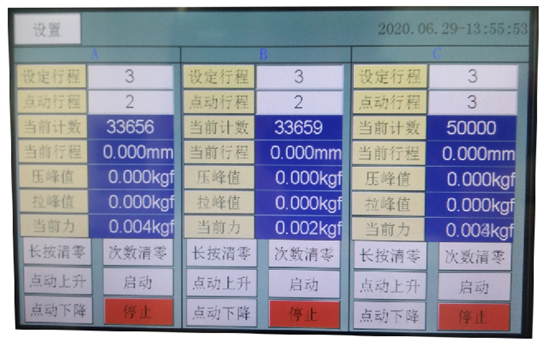

六、軟件界面圖：
