一、產品說明：

鎢絲測試儀主要適用于各種鎢絲電壓，電流，電阻，伸長率，荷重壽命測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、電壓，電流，荷重曲線圖、測試結果、檢查報表等等） 。
    本機器高精度馬達傳動，可提供高精度之測定，及可得到完全準確曲線試驗圖。

二、主要規格參數：

1.大測試行程：150mm
2.小顯示位移：0.01mm
3.測定速度范圍：0~300mm/min
4.控制系統：工控PC+專業測試軟件
5.測試信號：?jiǎn)瓮ǖ揽刂?/span>
6.傳動機構：精密絲桿+直線滑軌
7.傳動源：閉環伺服步進電機
8.機臺尺寸：330*340*770（長寬高）
9.機臺重量：45KG
10.砝碼配置：依據客戶要求定制
11.位移采集方式：激光位移傳感器
12.XY平臺規格：60*60-12
13.使用電源：220 AC
14.動態導通能力：0~3000毫歐
15.電流顯示精度：1mA
16.電壓顯示精度:1mV
17.時間分辨率：≤2ms
18.函數發生器：輸入In DC5V，輸出max 50mA
19.功率放大器：輸入In DC12V，輸出max 1A 放大倍數2倍
20.電源波形占空比范圍：10％~90%，頻率max 10Hz
21.動態測試精度：電壓 1mV，電流 1mA

三、主要功能及特點：

※  測量曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置24個曲線圖；

※  測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

※  檢驗報表抬頭內容可隨時修改（中英文皆可）；

※  檢驗報表可自動產生，不需再作輸入；

※  檢驗報表可轉換為Excel、Word，PDF等文書報表格式；

※  工作時給細絲施加一個幅度、占空比可調的恒定電流（如峰值100Ma、占空比50%的方波），

※  通電時因細絲長度變化而發生不停的震動，用激光位移傳感器測試砝碼位移恒流精度1mA；

※  絕緣夾具使用0.1~0.02mm細絲時，裝夾方便、牢固，并確保疲勞震動50萬次的過程中永不松動

※  測試分靜態及動態兩種模式；

1、靜態：鎢絲上端固定在Z軸荷重傳感器上，下端固定在平臺夾具上，測試時，Z軸做拉伸運動，記錄Y軸數據(荷重、電流、電壓）,X軸數據(Z軸位移) ；

2、動態：鎢絲上端固定在Z軸荷重傳感器上，下端掉砝碼(3-30g)，測試時，Z軸靜止，記錄Y軸數據(荷重、電流、電壓、位移傳感器）,X軸數據(時間) ；

3、靜態和動態結合；

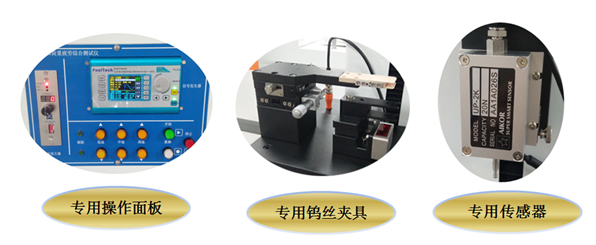

四、產品結構圖：

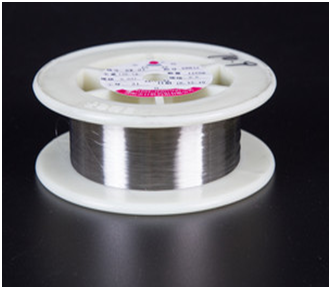

五、測試樣品：

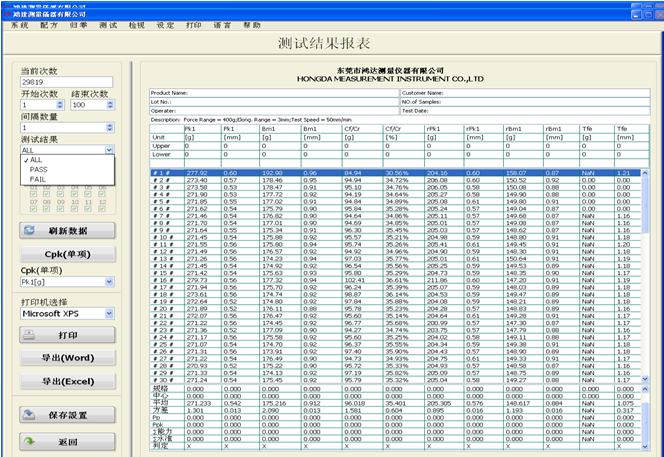

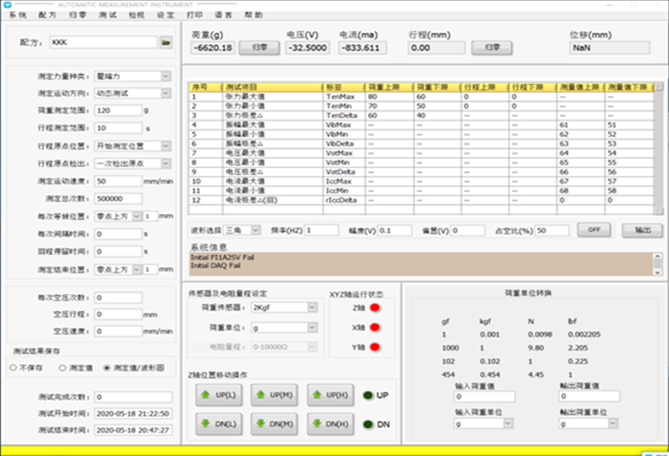

六、軟件界面圖：

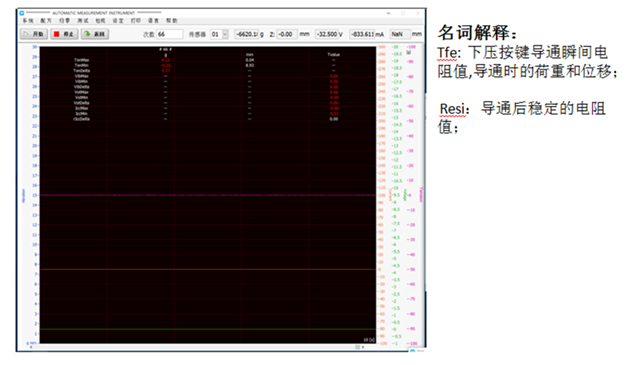

6.2進入測量執行畫面曲線圖形及數據顯示界面：

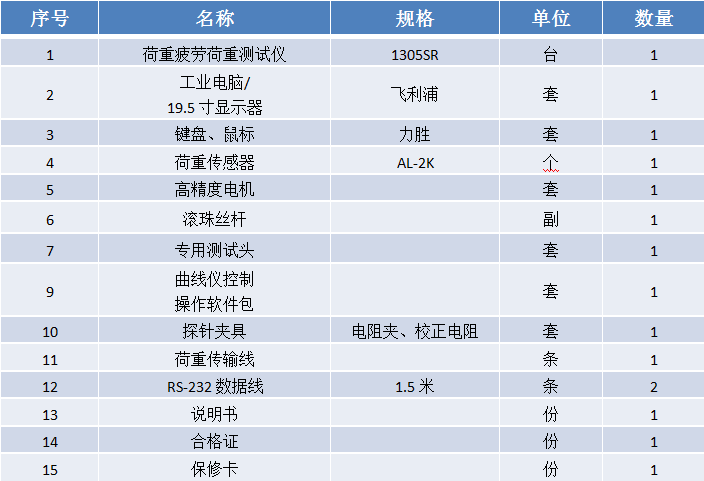

七、儀器組合：
