一、 產品說明：

本機主用于電阻屏,電容屏,手機屏、電子書、MP4,電子詞典等小型消費類電子屏的點擊、劃線壽命測試專用檢測設備。它主要是對手寫屏、觸摸屏進行畫線、點擊、磨擦的耐久試驗。模擬人類對觸摸屏產品正常操作,觸摸屏是否會出現死屏,失效,與偏多,偏位等測試。
本機采用PLC 控制 ，觸摸屏顯示，具備次數自動記憶，掉電記憶，點擊力量壓力控制，達到所設定次數自動停機等功能。

二、主要規格參數：

1、XYZ點擊方式 ：電動驅動

2、劃格力量 ：自重150g，砝碼50.100.200.500g各1個，總1000g

3、點擊力量 ：自重150g，砝碼50.100.200.500g各1個，總1000g

4、劃線速度： 0-300mm/min

5、點擊速度 ：0-400次/分鐘

6、報警功能： 計數值到報警及停機

7、工作電壓 ：220VAC、  50HZ

8、控制功能： A、數字設定運行速度(X/Y/Z)

          B、數字設定運行位移(X/Y)
          C、計數值8位LCD顯示，并且1-99999999任意設定,斷電記憶
          D、畫線方式：多邊形，直線，三角形，

9、測試工位： 二工位

10、X軸移動范圍 ：300mm

11、Y軸移動范圍： 200mm

12、機臺外觀尺寸：W750*D650*H900 (mm)

13、工作桌尺寸： W840*D730*H730 (mm)

三、主要功能特點：

對觸摸屏進行矩陣式的打點測試；

選擇性的對觸摸屏上的任意點進行打點測試；

在觸摸屏任意采點畫直線、斜線、折線；

在觸摸屏任意采點畫多邊形（三角形、矩形、五邊形、六邊形等）

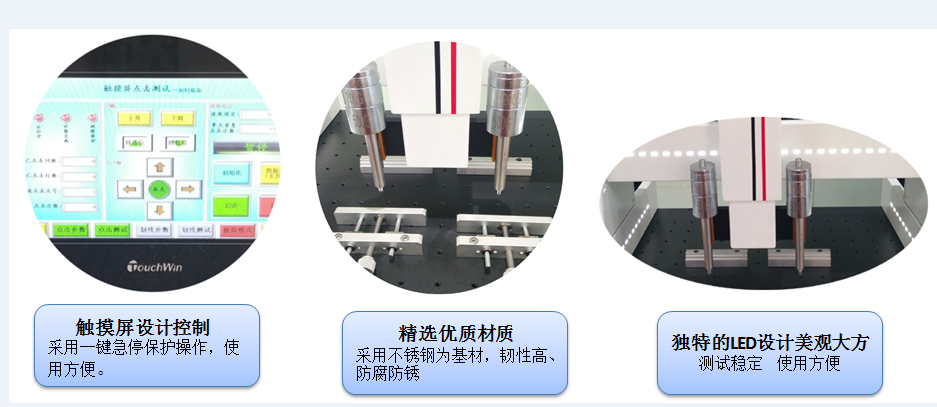

四、產品結構圖：

五、測試樣品：

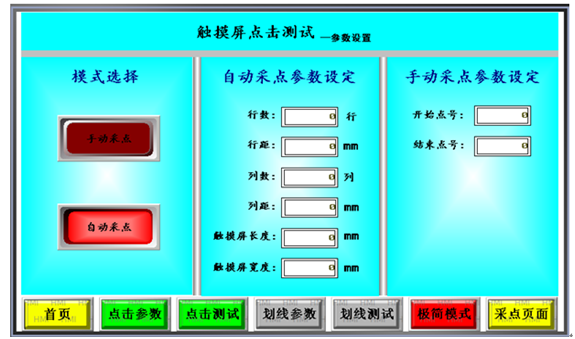

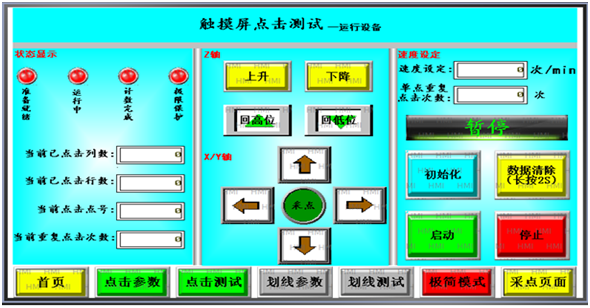

六、觸摸屏界面圖：

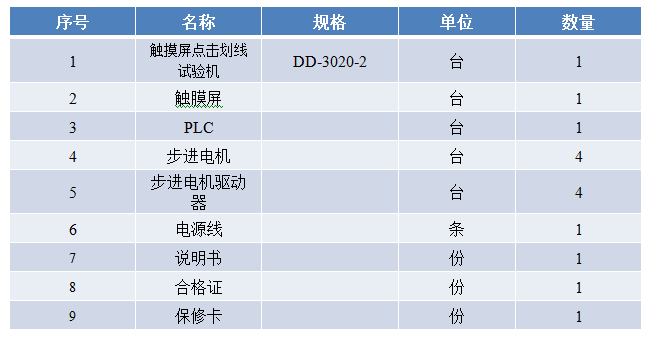

七、產品組合 ：
