一、產品說明：

CNC型影像儀適用于以二坐標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛應用。

儀器具有多種數據處理、顯示、輸入、輸出功能。儀器與電腦連接，配有專業的影像測量軟件HD-E，可對測量數據進行處理及輸出。

影像測量?jī)x作為一種如同卡尺、千分尺的通用測量設備，幾乎所有的制造型企業都離不開影像測量?jī)x。影像測量?jī)x是非接觸測量，使得測量無形變，適合于測量薄壁、軟體零件；所以能廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。測量的產品也涉及多個行業，LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

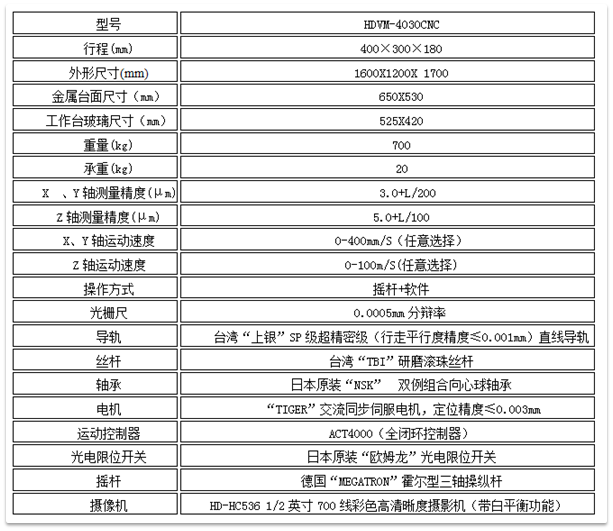

二、主要規格參數：

三、產品特點：

◆ 移動裝置突破傳動設計，實現穩定快速移動.

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備HD-E多功能測量軟件、滿足不同的測量需求。

◆ 可導入DXF文件進行快速檢測。

◆ 測量數據可導入Word、Excel、AutoCAD。

◆ 圖文并茂的報表輸出功能、輕松輸出檢測結果。

◆ X.Y軸精密交叉滾子導軌、保證機器精度及使用壽命。

◆ Z軸采用上銀直線導軌,保證Z軸對焦穩定,解決二次對焦及影像測高精度.

◆ 高清晰度鏡頭和高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位定倍鏡頭、輕松實現倍率切換。

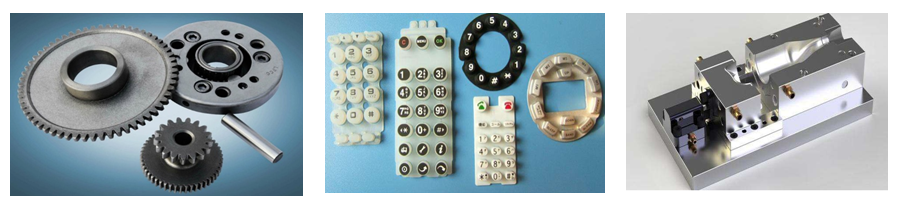

四、測試樣品：

五、儀器說明：

CNC型影像測量?jī)x它采用進口1/2彩色CCD攝像機和卡位變倍鏡頭，結合本公司2.5D專業全自動測量軟件，可實現高效、準確地大批量工件檢測，適用于精密部件的檢測和質量控制。在機械電子、五金塑膠等行業中都得到了廣泛的應用。

5.1影像測量?jī)x專用測量軟件

說明：隨著軟件的不斷升級與更新，以下所述功能可能與實際版本略有不同，更多的功能請參照軟件本身或咨詢我公司專業技術人員。

5.2軟件用途:

該系列測量軟件是我公司自主開發的應用于全自動影像測量?jī)x多功能軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量，還可以使用激光位移器測量平面度和高度。該軟件廣泛應用于各種精密制造業，如手機組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業。可測量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。

●三軸上銀精密級線性滑軌和高精度滾珠絲桿、保證機器精度及使用壽命。

● CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。

● 業界先進的導航卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.

5.3軟件功能:

● Z軸全自動對焦，可實現Z軸高度輔助測量；

● 強大靈活的機臺控制功能：包括鼠標控制機臺運動，自動對焦及光源控制，提供遙控手柄、

鼠標等多種方式控制X、Y、Z軸運動等；

● 提供豐富的元素測量方法：十字線采點、鼠標采點、臨近采點等；

● 元素測量與預制：點、線、圓、弧、槽、橢圓、矩形、圓環、云線、角度焦面；

● 元素構造:中心點、交點、中點、線、園、角度、距離、云線等的構造；

● 圖形處理:坐標平移、工件擺正、任意軸擺正，坐標系重置圓形縮放、圖形平移、

圖形選中及刪除等多種處理，測量更方便更快捷，提高測量效率；

● SPC專業統計分析工具，分析圖形有平均數全距管制圖、直放圖、CPK偏移圖，

利用數據統計原理, 有效控制生產，不斷改進品質；

● 測量數據直接發送到AutoCAD中，測量的圖形可以用dxf文檔保存，

也可發送到Excel中進行統計分析；

● 支持雙顯示器和多種語言界面的切換；

● 用戶可根據測量精度需求選擇多點測量、規定點數測量、對比測量；

六、軟件界面圖：

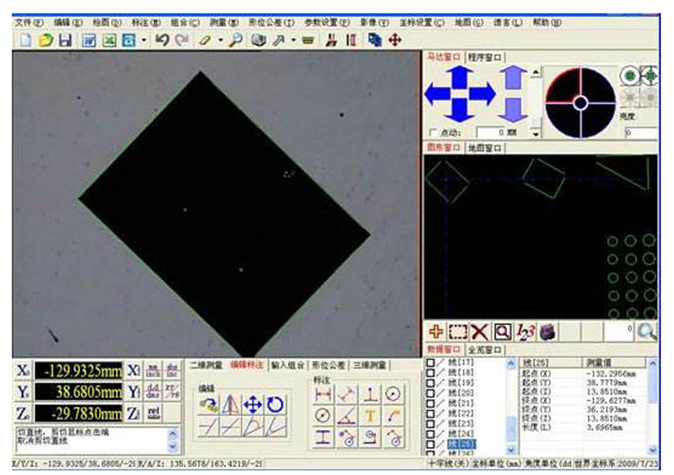

6.1開啟軟件包后主操作平臺界面圖:

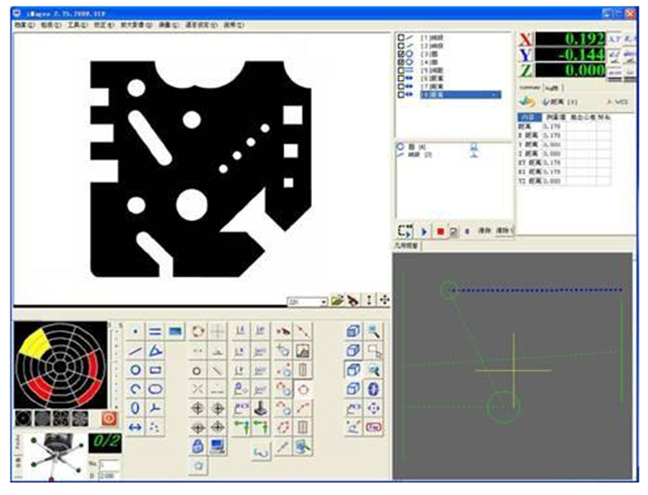

6.2進入測量執行畫面圖形界面:

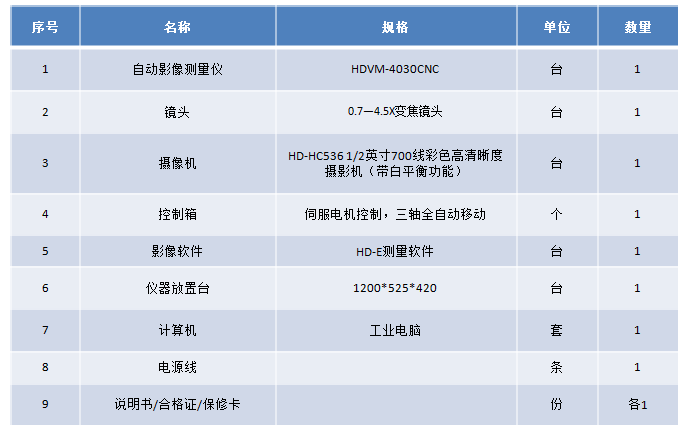

七、儀器組合：
