一、產品描述

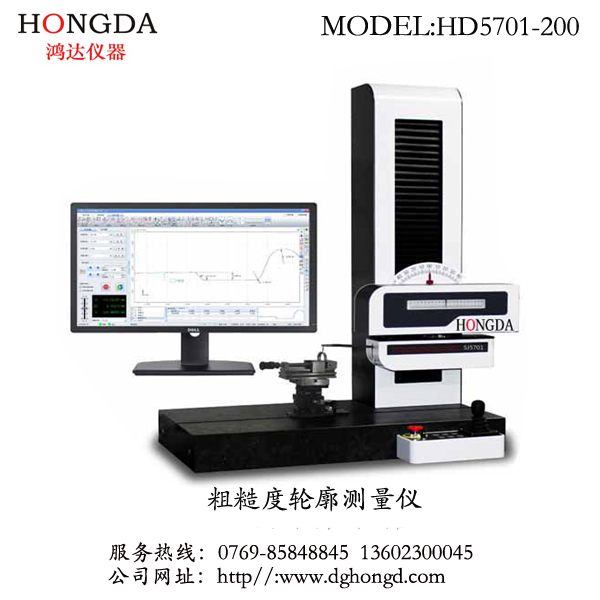

HD5701-200粗糙度輪廓一體式測量?jī)x一款集成表面粗糙度和輪廓測量的測量?jī)x器；采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，實現對各種工件表面粗糙度和輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用進口高精度光柵測量系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提供的分析工具可對輪廓進行各種參數分析。

輪廓儀為全自動測量設備，操作者只需裝好被測工件，在檢定軟件上設定掃描的開始、結束位置，點擊“開始”按鈕，測針會自動接觸工件表面，并按設定的位置掃描；可高精度地測量精密加工零部件的粗糙度和輪廓形狀，再選擇所需評價參數即可進行評價。系統軟件為簡體中文操作系統，操作方便。

二、產品主要規格參數：

產品型號：HD5701-200

測量范圍：X軸200mm，Z1軸±25mm，Z軸0-450mm

X軸示值誤差：±(0.8+2L/100)μm，其中L為水平測量長度，單位：mm

Z1軸示值誤差：±(1.6+|2H|/100)μm，其中H為垂直測量高度，單位：mm

示值誤差：±5%

分辨率：0.01μm

測量力：10-150mN

測量速度：0.05-5 mm/s

主要特點：高精度，高穩定性，高重復性

三、產品功能

1. 表面輪廓評定：評定半徑, 角度, 距離, 坐標, 圓,圓截面,確定各個點,相交各點,坐標軸,直線,垂直線,圓和圓截面，可對輪廓進行直線 度、圓度分析等；

同時實現下列功能：

(1)建立回歸直線和圓形

(2)建立點、交點、自由點、中心點、點和點

(3)建立坐標系統

(4)計算半徑、距離、角度、坐標及線性偏差

(5)實際值與標稱值比較

(6)測量程序自動運行

2. 表面粗糙度評定： Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr及P參數、W參數等多參數評定。

3. 濾波：2RC濾波，高斯濾波和零相位濾波器

4. 界面友好，更符合中國用戶操作習慣；

5. 測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理測量記錄；

6. 可從數據庫中選定多條記錄成批打印測量記錄；

7. 可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔；

8. 具有數據備份和還原數據庫功能；

9. 輸出多種Word格式報表，并支持完全的自定義報表，定制測量記錄報表；

10. 可依據客戶要求進行軟件功能定制。

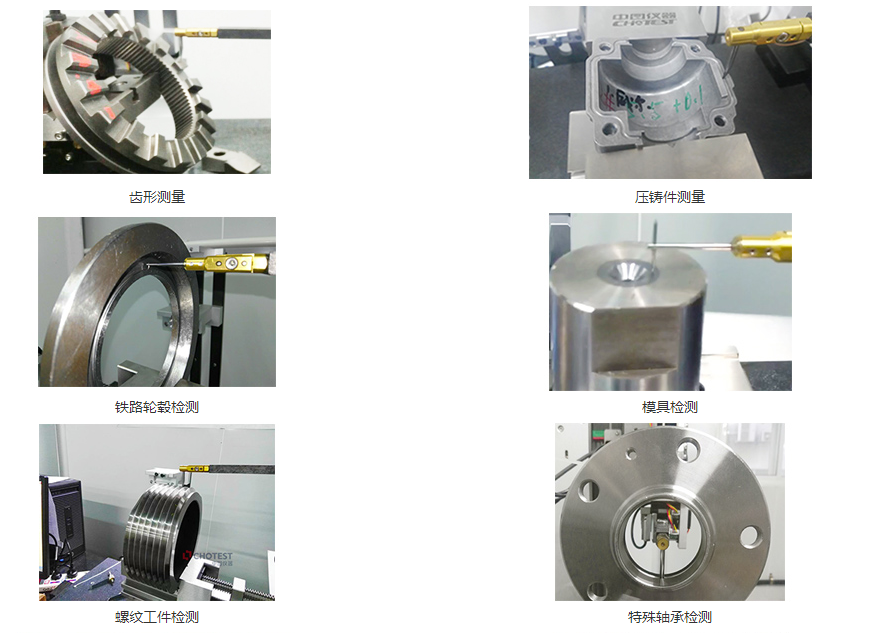

四、應用案例：
